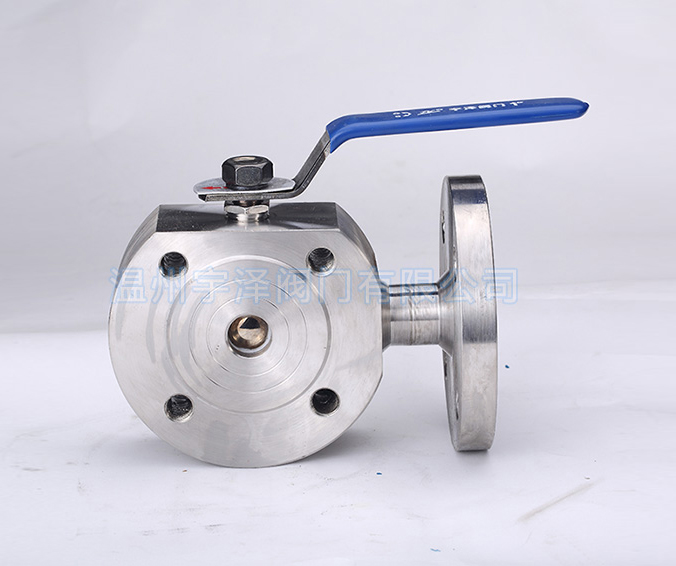

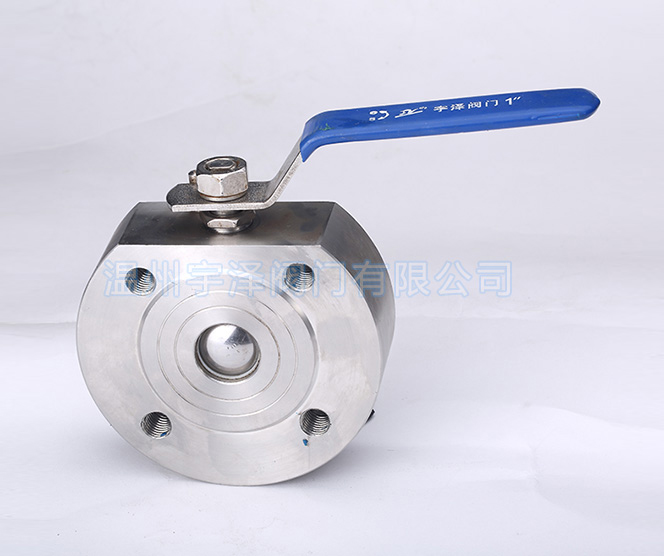

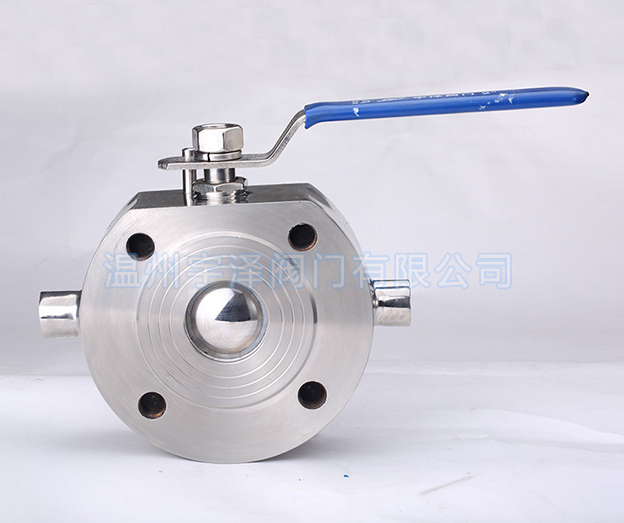

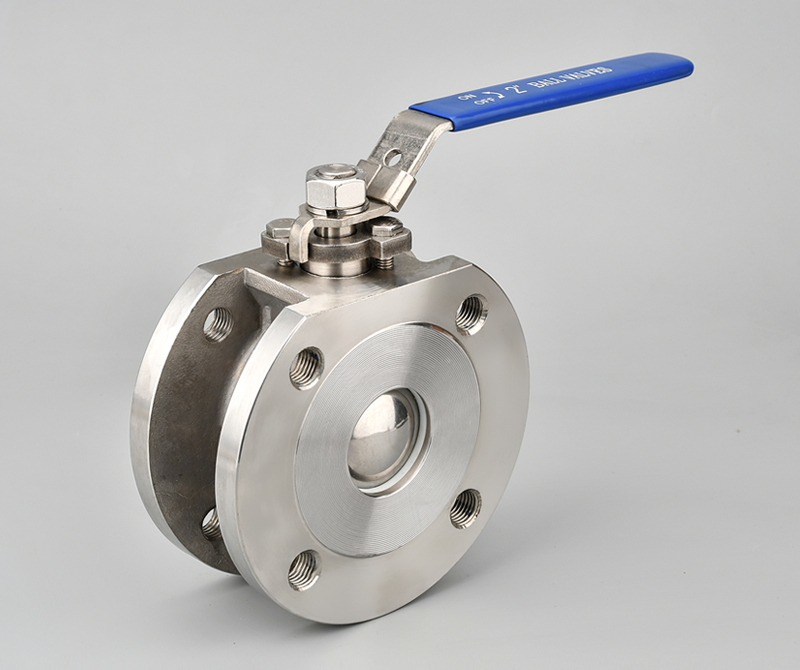

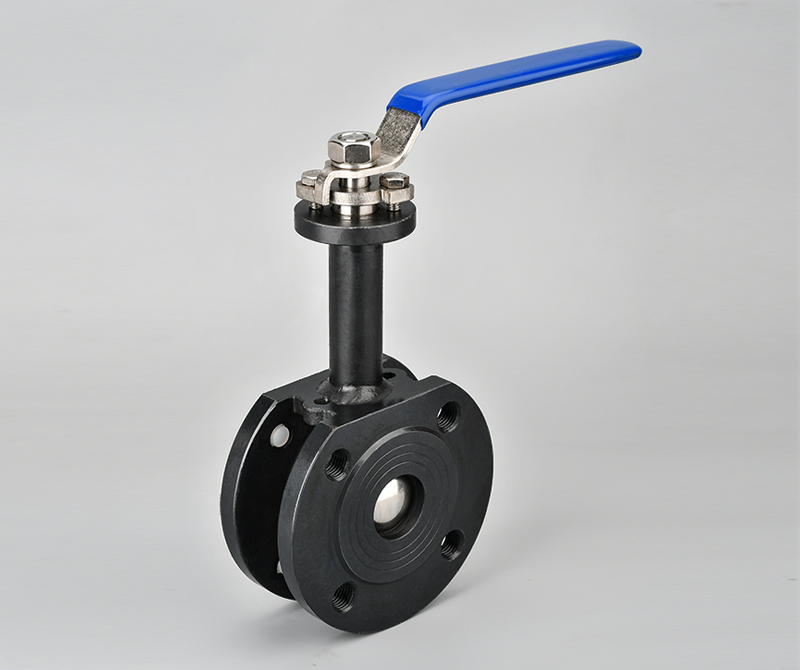

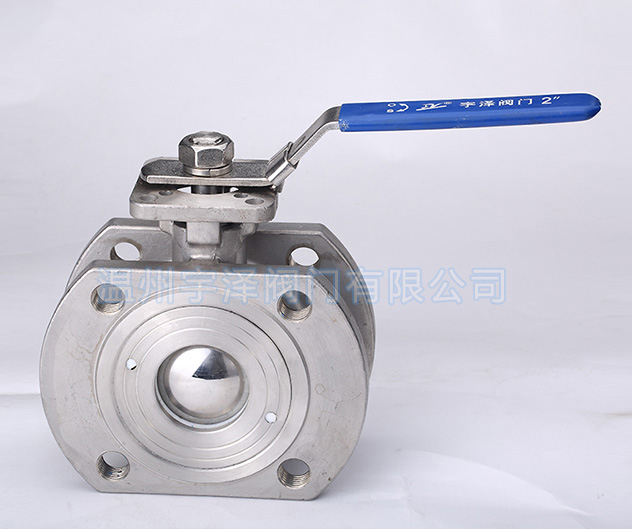

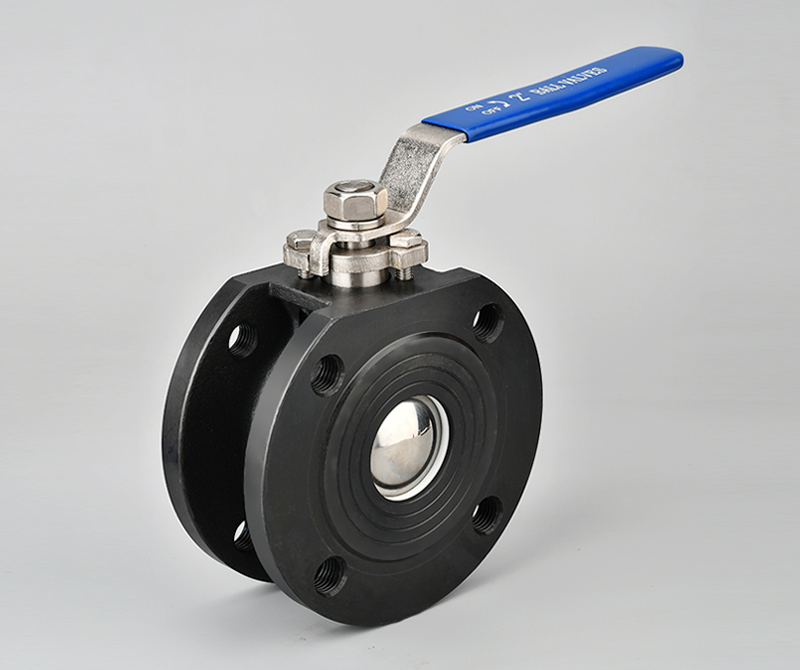

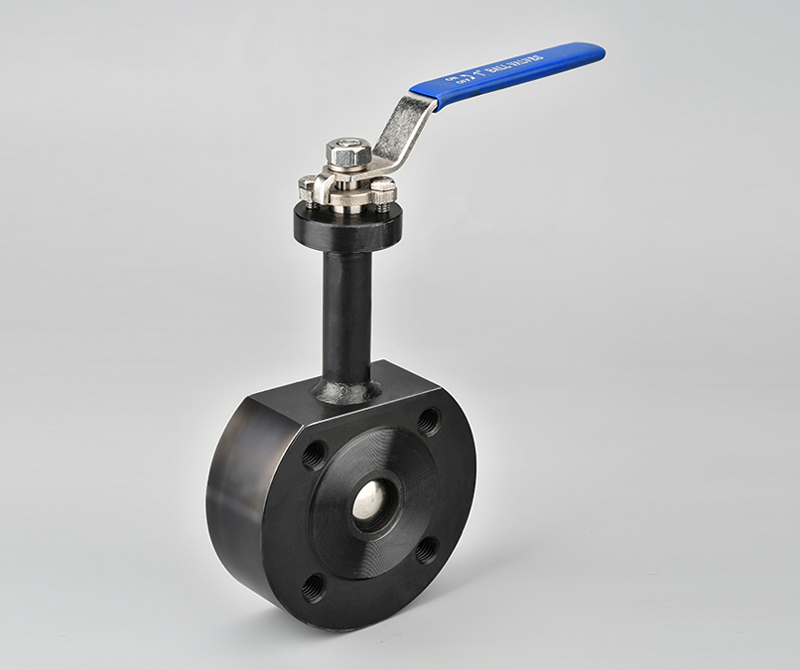

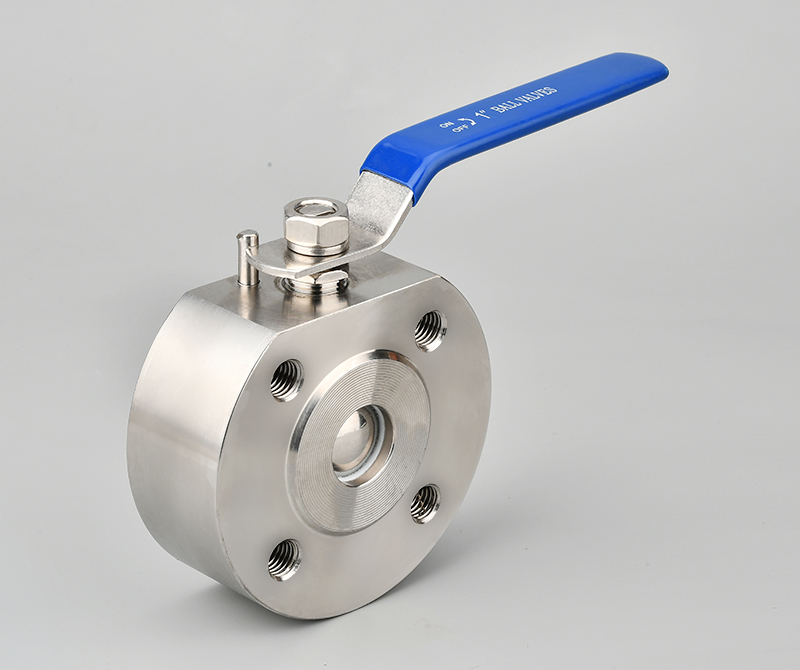

| 產品名稱 | 手動對夾式球閥 |
| 產品型號 | Q71F |
| 公稱通徑 | DN15-200 |
| 壓力范圍 | 1.6-32MPa |
| 閥體材質 | 鑄鋼丨不銹鋼（304L/R、316L/R） |
| 序號NO | 零件名稱 | 材質 | |
| 1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
| 7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
| 8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
| 9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 20 | 25 | 29 | 38 |
|
62 | 76 | 92 | 110 | 145 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
浙江宇澤閥門有限公司專注于對夾式球閥，為用戶提供手動對夾式球閥選型、設計、非標訂制，常規手動對夾式球閥咨詢，我們可提供手動對夾式球閥相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。
| 序號NO | 零件名稱 | 材質 | |
| 1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
| 7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
| 8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
| 9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 20 | 25 | 29 | 38 |
|
62 | 76 | 92 | 110 | 145 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
浙江宇澤閥門有限公司專注于對夾式球閥，為用戶提供手動對夾式球閥選型、設計、非標訂制，常規手動對夾式球閥咨詢，我們可提供手動對夾式球閥相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。
